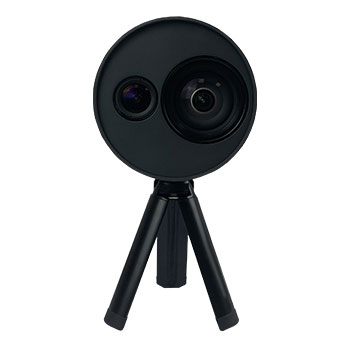

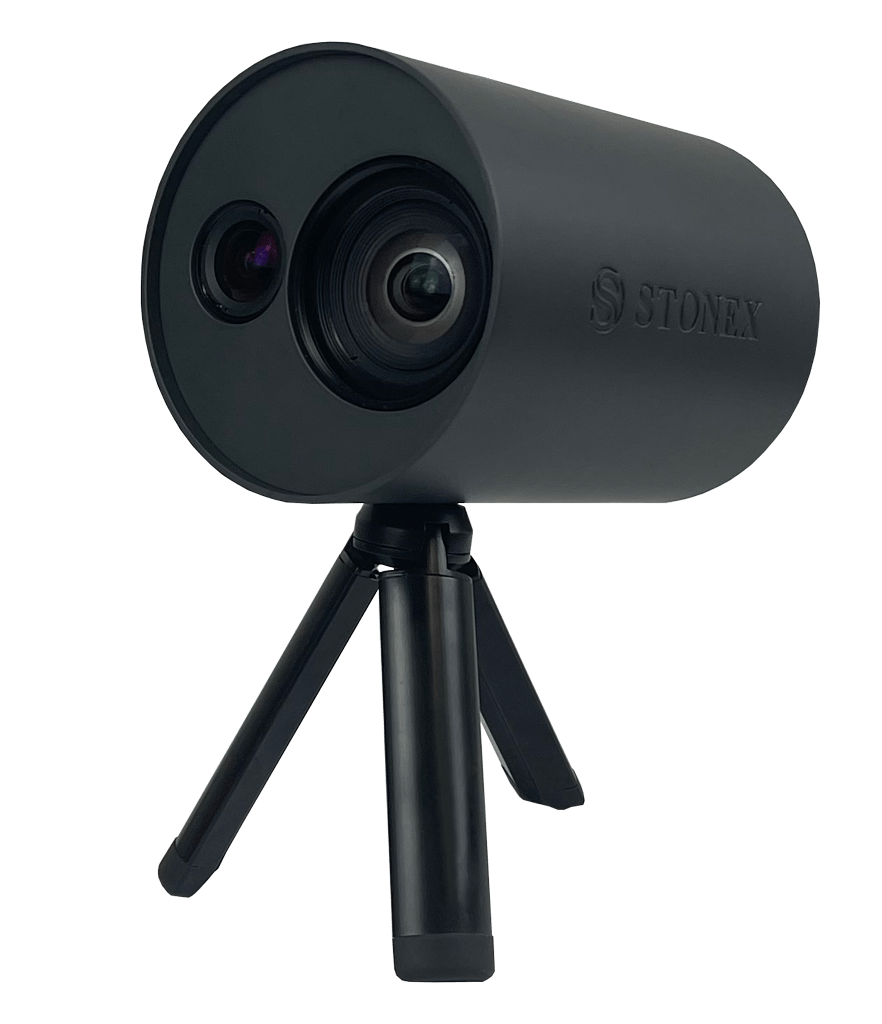

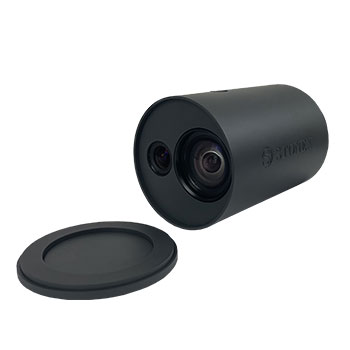

XVS vSLAM 3D Scanner
Fotogrammetria di nuova generazione
2 fotocamere
Solo 720g
3mm @ 1m
Su questa pagina:
Il sistema utilizza una tecnologia basata sull’integrazione di immagini ad alta risoluzione, un sistema inerziale e un algoritmo complesso: acquisendo uno scenario con XVS, è possibile generare un modello 3D attraverso tecniche fotogrammetriche.
Camminando e riprendendo la scena in movimento, un’interfaccia che si aggiorna in tempo reale guiderà nella raccolta dei dati, suggerendo la velocità del movimento e, se necessario, invitando a tornare su un’area per avere una sufficiente sovrapposizione di immagini.
Grazie al sistema Visual SLAM (localizzazione e mappatura visiva simultanea), la traiettoria è mostrata sul tablet. L’unità di misura inerziale (IMU) permette all’algoritmo di generare un blocco continuo di immagini. In ufficio, la procedura per generare il modello 3D è completamente automatica, con generazione del miglior risultato.
I dati provenienti da XVS possono essere integrati con il video di un drone o di qualsiasi telecamera per una ricostruzione completa dell’area.
SOFTWARE DEDICATO
XVSapp
Il software in dotazione ha un’interfaccia semplice e aiuta l’utente indicandogli come comportarsi nei passaggi critici e avvisandolo nel caso in cui l’oggetto non venga catturato correttamente. I parametri della telecamera sono completamente personalizzabili, adattandoli all’ambiente circostante. Il tablet consigliato è il Microsoft® Surface PRO, non incluso nel pacchetto.
XVScloud
I dati raccolti sul campo possono essere inviati a un server per l’elaborazione. Questo servizio restituisce nuvole di punti o mesh, che possono essere utilizzati in Cube-3d o in qualsiasi altro software di terze parti.
ACCURATO
Scelta automatica delle immagini migliori, per aumentare l’accuratezza del modello derivato. Se l’acquisizione è molto vicina all’elemento (circa 1m) e viene chiusa sul punto di partenza, la precisione è di 2-3mm.
RAPIDITÀ E RIDUZIONE DEL CARICO DI LAVORO

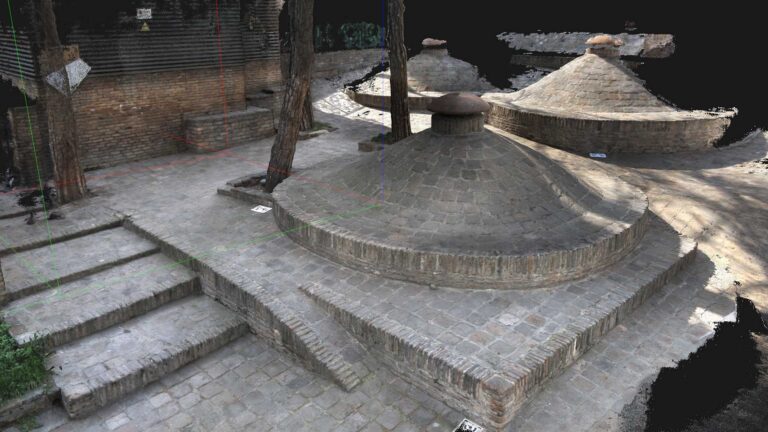

È sufficiente spostarsi sulla scena per raccogliere l’intera nuvola di punti 3D.
UTILIZZO SEMPLICE
Grazie alla sua praticità e facilità d’uso, può essere utilizzato da più persone all’interno di un’azienda o di un’istituzione, senza che sia necessaria una conoscenza preliminare degli scanner 3D. L’applicazione sul campo vi guiderà nella raccolta dei dati.
VERSATILE

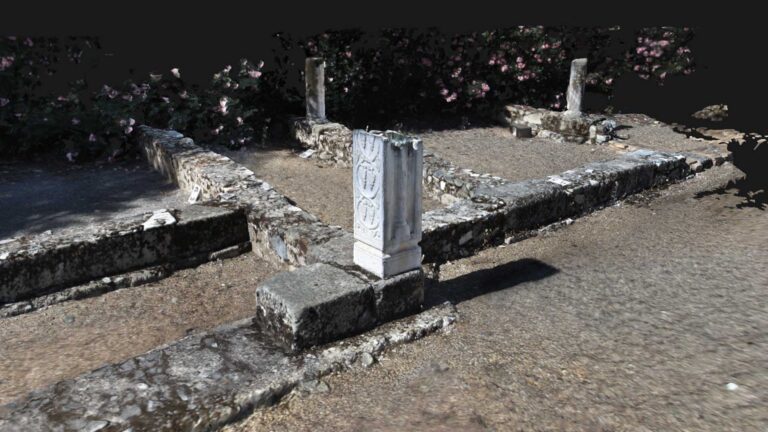

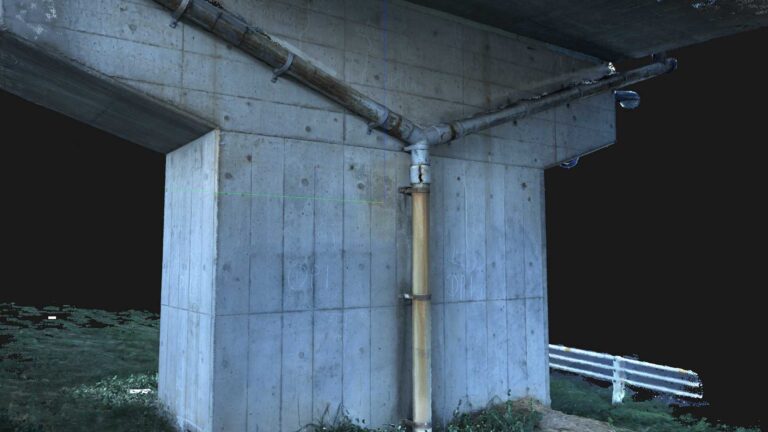

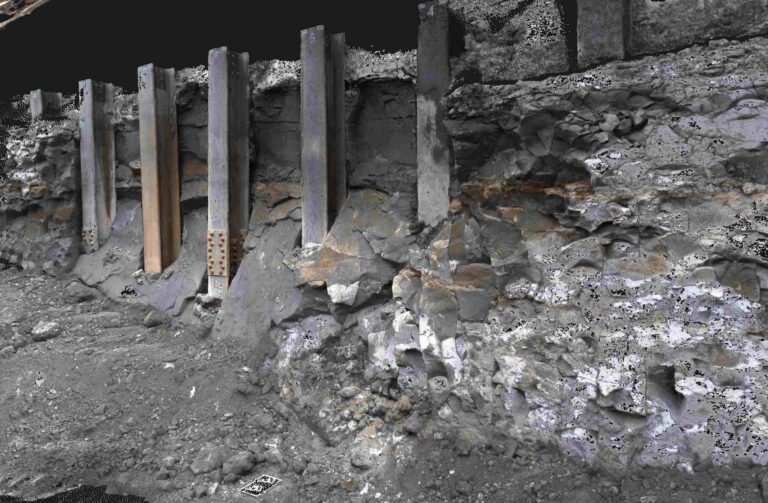

Con lo scanner XVS è possibile documentare una varietà di scenari urbani, come infrastrutture, ricostruzioni di incidenti, lavori di allacciamento al gas e all’acqua, facciate di edifici e altro. L’accuratezza geometrica e il realismo cromatico dei risultati lo rendono un compagno perfetto anche per lavori archeologici, architettonici e geologici.
TEXTURE HD

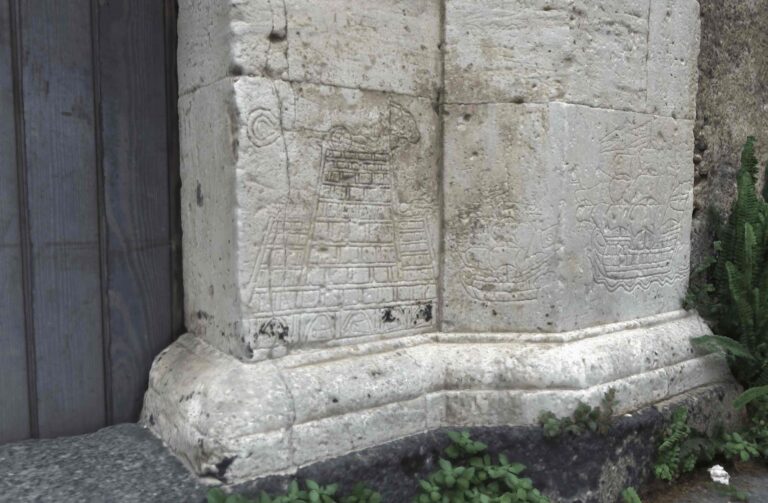

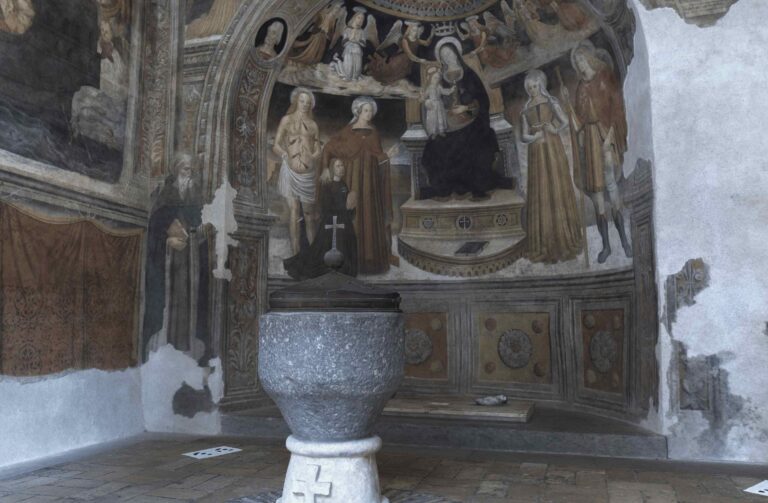

Basato su immagini avanzate ad alta risoluzione, permette di ricostruire la texture del materiale scansionato con grande chiarezza e realismo.
ELABORAZIONE AVANZATA DEI DATI
I dati raccolti vengono inviati a un server per l’elaborazione avanzata. Questo restituirà una nuvola di punti o un formato mesh, che può essere gestito in Cube-3d o in altri software.
Video prodotto
Applicazioni
ACCESSORI

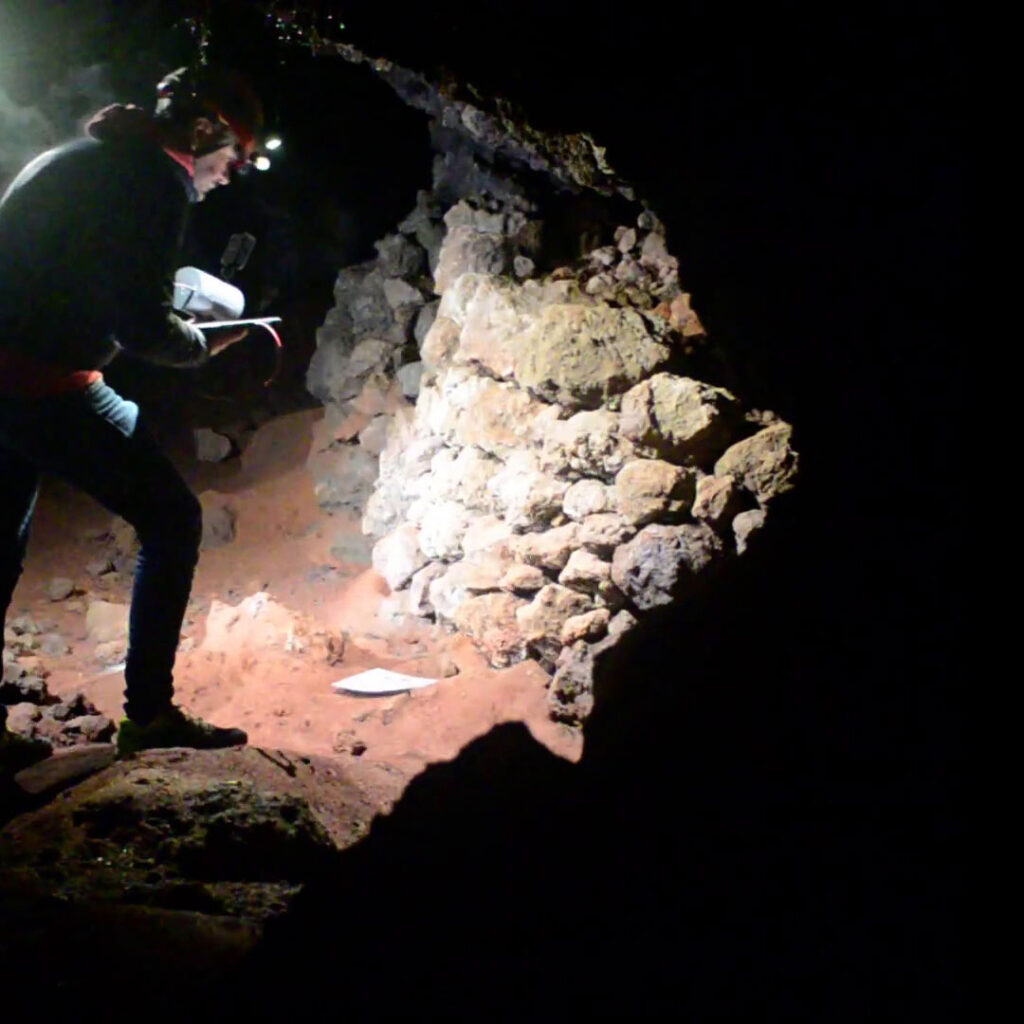

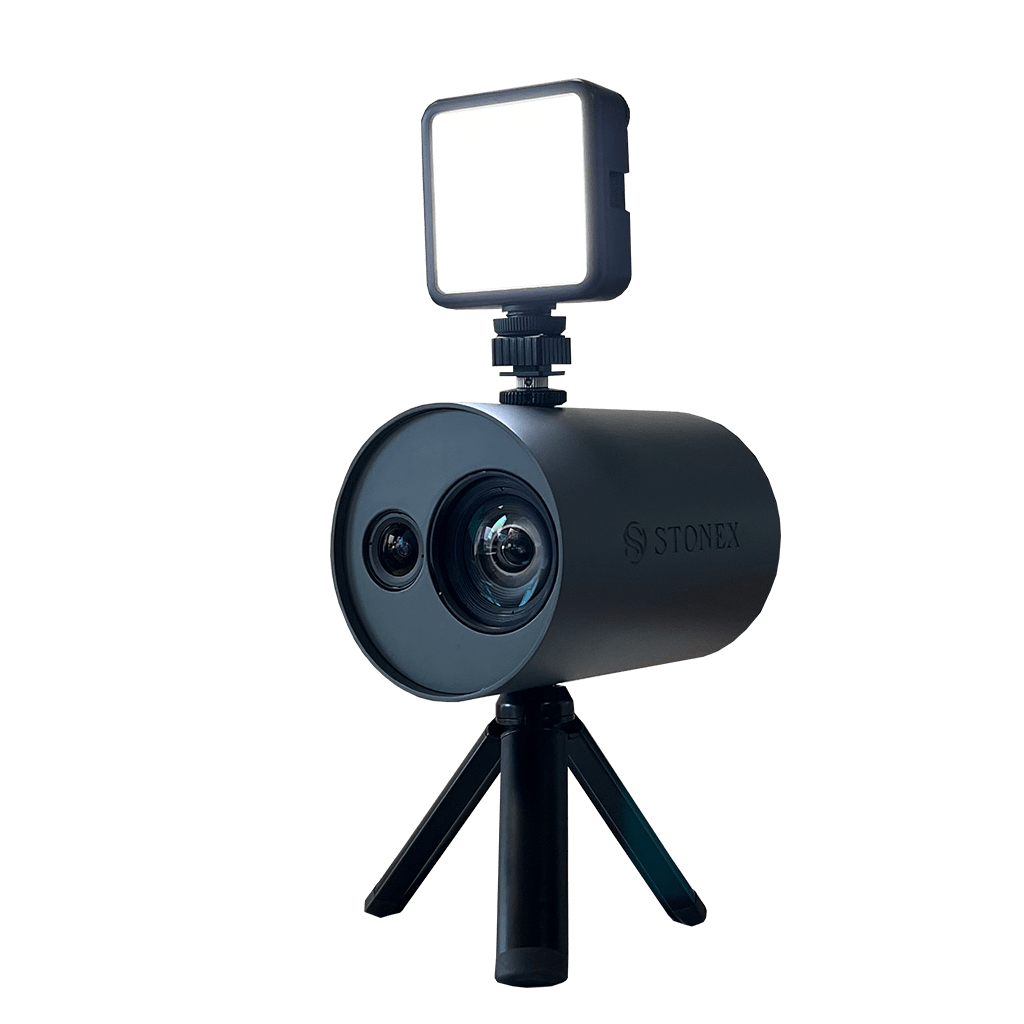

Fornisce illuminazione artificiale in ambienti bui e non uniformemente illuminati, aumentando la qualità e la definizione dei fotogrammi salvati da XVS

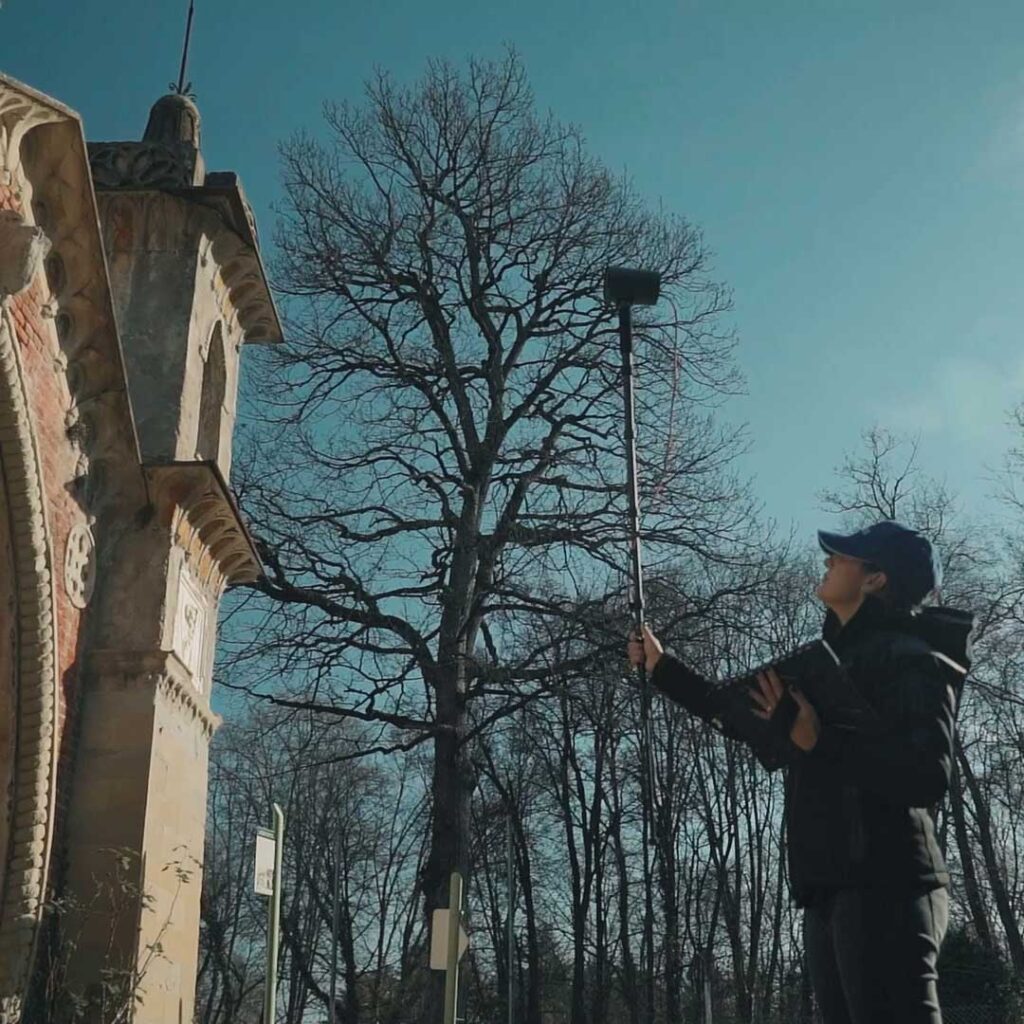

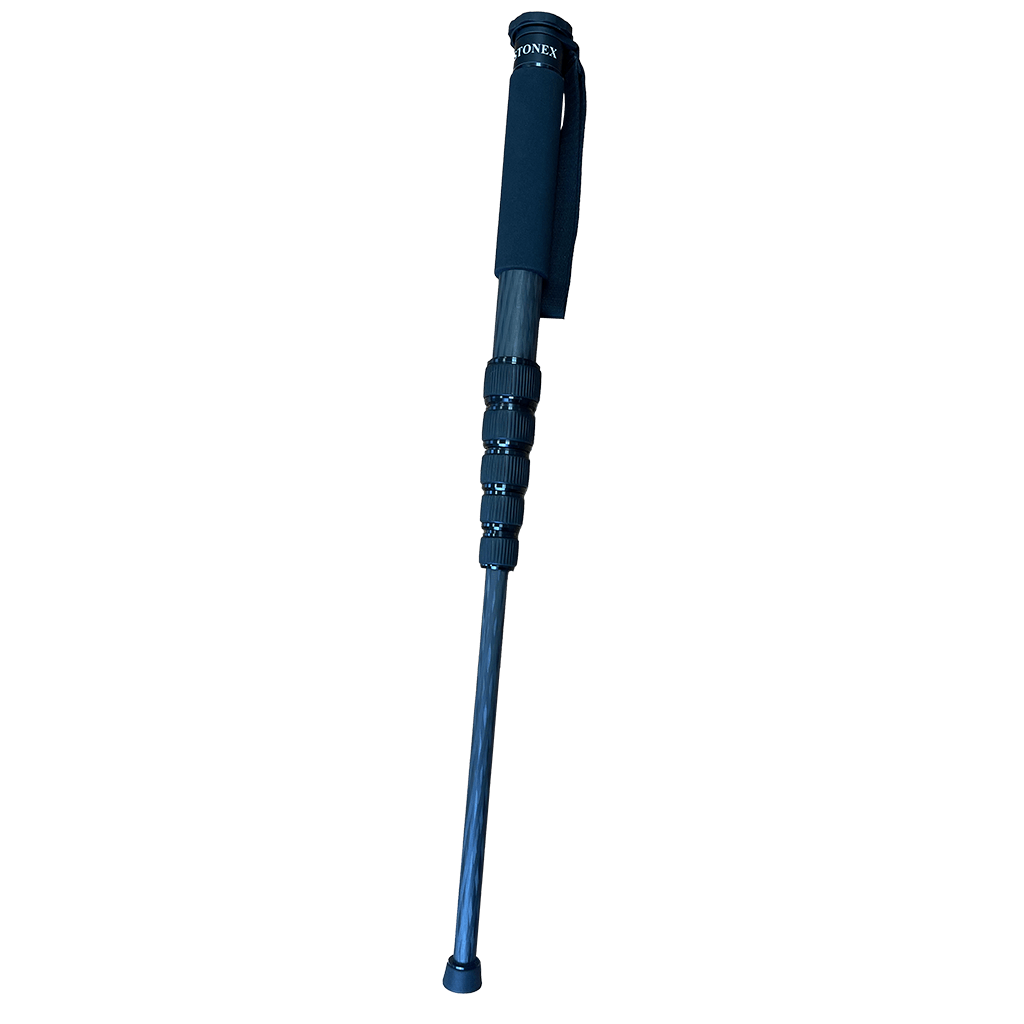

L’asta telescopica consente di montare l’XVS per la scansione delle aree di difficile accesso delle facciate degli edifici.
FAQ
Sì, se progetti diversi hanno un’area di scansione comune, possono essere elaborati insieme e otterrai un progetto completo e unito.
Il software di elaborazione XVScloud, oltre ai dati XVS, può importare ed elaborare qualsiasi video in formato mp4, quindi anche quelli da UAV. I dati dello scanner XVS e i video di altre telecamere possono essere caricati nello stesso processo automatico, a condizione che coprano la stessa area.
Poiché il sistema elabora i dati con la tecnica della fotogrammetria, l’ambiente deve essere ben illuminato e avere texture eterogenee, oltre a evitare superfici riflettenti o vetro.
In ambienti con un singolo colore omogeneo, come pareti vuote, il sistema ha problemi a trovare punti omologhi e genererà distorsioni significative.
L’oscurità non è la migliore amica di XVS, ma con le giuste disposizioni e un’adeguata illuminazione artificiale (ad esempio la nostra luce LED), si possono ottenere buoni risultati. Dai un’occhiata a questo caso di studio: LAVA TUNNEL.
Essendo un sistema basato sulla fotogrammetria, lavorare vicino all’oggetto fornisce una restituzione più dettagliata.
Di solito si consiglia di avvicinarsi il più possibile. Per soddisfare questo requisito, Stonex fornisce un palo telescopico che può estendersi fino a 2 metri.
Devi semplicemente caricare i dati e scegliere i risultati del formato che desideri.
Per ogni dispositivo, hai la possibilità di richiedere 2 codici di attivazione. Il servizio è annuale e non ha alcuna limitazione di progetti. Il primo anno è incluso nell’acquisto dell’hardware.
Lo scanner richiede un tablet con sistema operativo Windows 10 o superiore, processore i5, 8 GB di RAM, più di 128 GB di spazio di archiviazione SSD e connessione WIFI o 4G.
Consigliamo Microsoft® Surface Pro 8 o superiore. È importante che il tablet o il computer abbia una connessione USB-C diretta.
Facilità d’uso. L’acquisizione del rilievo, grazie allo slam visivo e ai parametri di qualità mostrati sul tablet, è garantita: non c’è possibilità di perdere frame
Inoltre, il servizio cloud elabora la selezione dei frame in base a molti parametri ed è questo che rende il risultato di XVS unico e non riproducibile con altri software di foto/videogrammetria.
